Вариант 11. Задание №1
| 30.04.2012, 11:42 | |
Рассчитать электрическую цепь с помощью численных методов на ЭВМ: Для электрической схемы, пользуясь законами Кирхгофа, построить математическую модель в виде системы линейных алгебраических уравнений, используя метод контурных токов. Полученную систему уравнений решить методом простой итерации в Excel и MathCad.  R1=11;
R2=3;
R3=4,5;
R4=3;
R5=9;
R6=6;
E=12 Составим
СЛАУ по закону Кирхгоффа для круговых контурных токов I1, I2, I3 I1*(R1+R4+R2)-R1*I2-R2*I3=0 I2*(R1+R5+R3)-R3*I3-R1*I1=0 I3*(R2+R3+R6)-R2*I1-R3*I2=E Подставим
наши значения: I1*(11+3+3)-11*I2-3*I3=0 I2*(11+9+4,5)-
4,5*I3-11*I1=0 I3*(3+4,5+6)-
3*I1-4,5*I2=
12 Подготовим
систему к выполнению итераций: 17* I1-11*I2-3*I3=0 -11*I1+24,5*I2-4,5*I3=0 -3*I1-4,5*I2+13,5*I3=12 Выразим I1, I2, I3: I1=11*I2/17+3*I3/17 I2=11*I1/24,5+4,5*I3/24,5 Решим с помощью Excel:

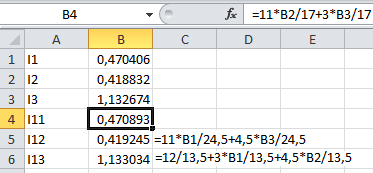

 Проверим с помощью MathCad:
 | |
